Stapel- und Pressmaschine für prismatische Lithiumbatteriemodule | WinAck

Die Stapel- und Pressmaschine für Batteriemodule verfügt über eine einstellbare Presskraft und einen einstellbaren Presshub und ist eine der wesentlichen Ausrüstungen in der Produktionslinie für Lithiumbatteriepacks mit prismatischen Zellen.

  • Modell:

    WA-MF-SL1100
  • :

    200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing force
  • Produktdetail

Batteriemodul-Befestigungsmaschine

Batteriemodul-Stapel- und Pressmaschine


Produktübersicht:

Die Stapel- und Pressmaschine für Batteriemodule mit prismatischen Zellen, auch Batteriemodul-Befestigungsmaschine genannt, ist eine der wesentlichen Produktionsanlagen für die Produktionslinie für Batteriepakete mit prismatischen Zellen.

Zuerst stapeln Sie die Endplatten, Hitzeschilde und prismatischen Zellen manuell zur Lithium-Batteriemodul-Stapelstation und drücken dann die Starttaste. Zweitens steuert die SPS den Kraftsensor, um ein Signal an den Elektrozylinder auszugeben, um das Batteriemodul festzuziehen. Wenn die Presskraft bzw. der Presshub unseren eingestellten Wert erreicht, stoppt der Elektrozylinder und das Stahlband bzw. PE-Band kann manuell dem Batteriemodul hinzugefügt werden. Abschließend drücken wir die Reset-Taste des Elektrozylinders, der Elektrozylinder wird freigegeben und das festgezogene Batteriemodul mit prismatischen Zellen wird manuell entfernt.


Anwendungsbereich:

Die Akku-Stapelpressmaschine eignet sich für den Stapel- und Pressvorgang von Batteriemodulen mit prismatischen Zellen und kann die Presskraft und den Presshub entsprechend dem spezifischen Batteriemoduldesign anpassen.


Funktionen:

1) Starke Kompatibilität der Batteriemodule

Die Maschine zum Stapeln und Pressen von Batteriemodulen ist mit den gängigen prismatischen Zellen auf dem Markt kompatibel und unterstützt Batteriemodule unterschiedlicher Größe. Die Länge des kompatiblen Batteriemoduls beträgt 300–1000 mm, die Breite 100–300 mm und die Höhe 100–250 mm.

2) Sicherer und zuverlässiger Schraubprozess

Das Hauptpressmodul der prismatischen Batteriepressmaschine ist mit einem Servomotor, einem Elektrozylinder und einem Kraftsensor ausgestattet, wodurch ein hochpräziser und stabiler Batteriemodulpressvorgang erreicht werden kann. Und wenn die Druckkraft die eingestellte Obergrenze erreicht, leuchtet der rote Summer auf, um einen Alarm auszulösen, der effektiv verhindern kann, dass das Batteriemodul beschädigt wird.

3) Einstellbarer Presshub

Das Hilfspressmodul der Stapel- und Pressmaschine für prismatische Batteriemodule ist mit einem Hubeinstellgriff ausgestattet, mit dem der Presshub schnell an die Größe des Batteriemoduls angepasst werden kann.


Technische Daten der Batteriemodul-Befestigungsmaschine

Produktname

Batteriemodul-Stapel- und Pressmaschine

Produktmodell

WA-MF-SL1100

AC-Eingangsleistung (anpassbar)

Einphasig 220 VAC ±10 % / 50 Hz

Leistungsaufnahme: ≤1500W

Drucklufteingang

0,5~0,6 MPa

Batteriemodultyp

Prismatisches Zellenbatteriemodul

Kompatible Batteriemodulgrößen

(Anpassbar)

Länge: 300–1000 mm

Breite: 100–300 mm

Höhe: 100–250 mm

Spezifische Anwendungen

Manuelles Stapeln und automatisches Pressen zum Festziehen des Batteriemoduls.

Steuerungsmodus

Touchscreen und SPS

Presshubbereich

200–1100 mm (einstellbar)

Presskraftbereich

0~1000 kg (einstellbar)

Schutzfunktion

1) Echtzeitüberwachung des Presswegs.

2) Wenn die Presskraft die eingestellte Obergrenze erreicht, leuchtet der rote Summer auf, um einen Alarm auszulösen.

Umgebungstemperatur

0~40â

Umgebungsfeuchtigkeit

≤90ï¼ (Keine Kondensation)

Erdungstyp

Direkte Erdung

Operationsplatz

1) Keine Umweltverschmutzung und starke elektromagnetische Störungen.

2) Der Boden ist eben und frei von Vibrationen und Stößen.

3) Flächentragfähigkeit: 200kg/m2.

Rauschen

80db

Größe

B2155*T700*H1588mm

Gewicht

Etwa 300 kg


Hauptkonfigurationen der Stapelung prismatischer Zellenbatterien Pressmaschine

Seriennummer

Ersatzteile

Marke

1

Elektrozylinder

SENTO

2

Kraftsensor

TAGESSENSOR

3

Servomotor

XINJE

4

SPS

XINJE

5

Touchscreen

XINJE

6

Isolationsmodul

Maßanfertigung

7

Kabinett

WinAck

8

Standardteile

YIHEDA

Anmerkungen: Wenn die oben genannten Markenkomponenten nicht vorrätig sind, tauschen wir sie durch gleichwertige Komponenten aus, ohne den Kunden darüber zu informieren, sodass wir keinen Einfluss auf die Lieferzeit haben. Hoffe auf Verständnis!


Battery Module Stacking and Pressing Machine

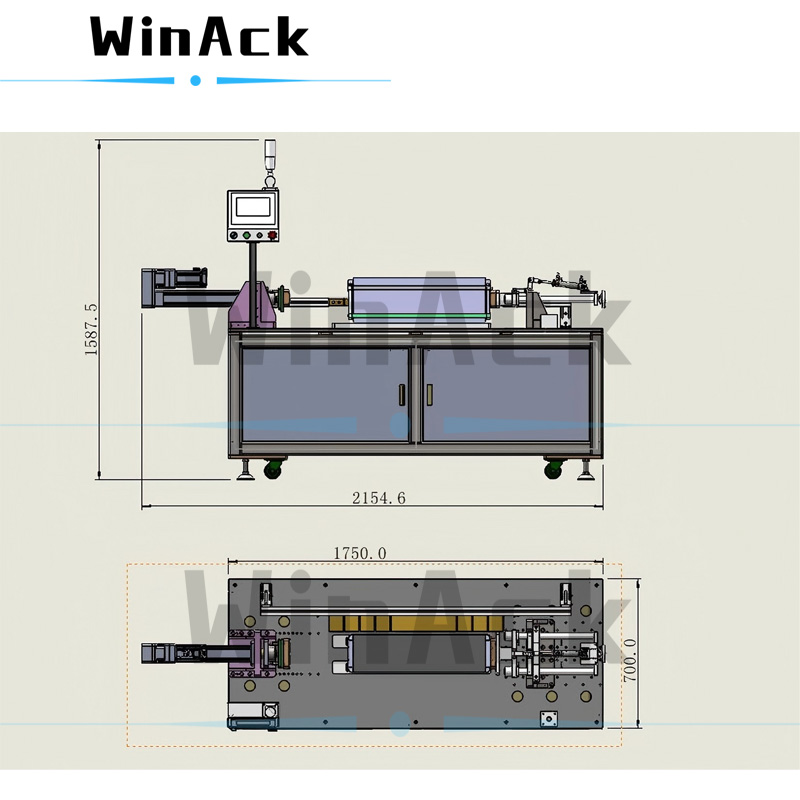

Abbildung 1. Stapel- und Pressmaschine für prismatische Lithiumbatteriemodule

Bitte beachten Sie: Das Bild dient nur als Referenz. Bitte geben Sie Sachleistungen vor.


Battery Stacking Pressing Machine

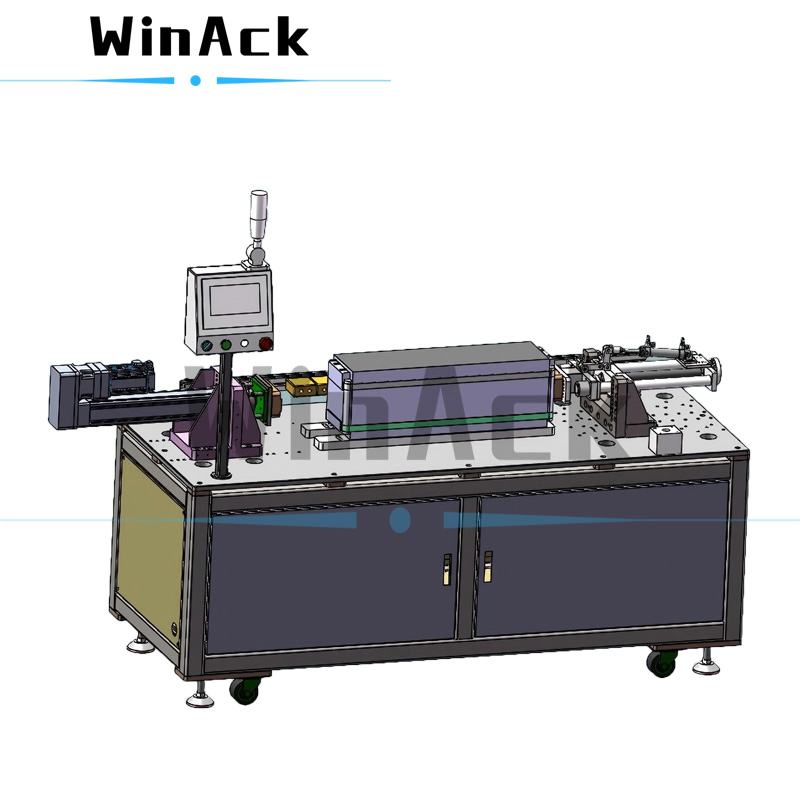

Abbildung 2. Prismatische Zellbatterie-Stapelpressmaschine

Bitte beachten Sie: Das Bild dient nur als Referenz, bitte geben Sie Sachleistungen vor.
