Beim Batterietest fungiert der Batterietemperatur-Probenehmer als AUX-Hilfskanäle, um zusätzliche Temperatureingaben für den Batterie-Cycler bereitzustellen, um die Batterietemperatur in Echtzeit zu überwachen.
Marke:
WinAckModell:
WA-BTS-AUX-TBAnzahl Testkanäle:
8CH/SET:
-100℃~+100℃ Accuracy: ±1℃ or ±0.1℃ or ±0.5℃ Sensor: K-type thermocouple or NTC or PT100 thermal resistorProduktdetail
Batterietemperatur-Probenehmer
AUX-Hilfskanäle für Battery Cycler
Produktübersicht:
Der Batterietemperatur-Probenehmer ist ein zusätzliches Temperaturerfassungsgerät für Batteriecycler der DB-Serie und Batteriecycler der RB-Serie. Und verwenden Sie dieselbe Betriebssoftware wie der Batteriecycler.
Nach der Verbindung mit dem Batteriecycler und dem PC über einen Ethernet-Switch kann der Batterietemperatur-Probenehmer die Batterietemperatur in Echtzeit überwachen, die zusammen mit den Testdaten aufgezeichnet wird und als Testvariablenzustand verwendet werden kann.
Anwendungsbereich:
Beim Batterietest fungiert der Batterietemperatur-Probenehmer als AUX-Hilfskanäle, um zusätzliche Temperatureingänge für Batteriecycler der DB-Serie und Batteriecycler der RB-Serie bereitzustellen. Es handelt sich um ein Echtzeit-Überwachungssystem für die Batterietemperatur, das nicht nur die Batterieleistung detaillierter bewerten kann, sondern auch einen Temperaturschutz für Batterietests bietet.
Technische Spezifikationen von AUX-Zusatzkanälen
|
Produktname |
Batterietemperatur-Probenehmer |
|
|
Produktmodell |
Modell 1 |
WA-BTS-AUX-TB-K |
|
Modell 2 |
WA-BTS-AUX-TB-NTC |
|
|
Modell 3 |
WA-BTS-AUX-TB-PT100 |
|
|
AC-Eingangsspannung (anpassbar) |
Einphasig 220 VAC±10 % / 50 Hz |
|
|
Leistung |
300W |
|
|
Nein. Anzahl der Kanäle |
8 Kanäle/Kabinett |
|
|
Temperatursensor |
Modell 1: K-Typ-Thermoelement |
|
|
Modell 2: NTC |
||
|
Modell 3: PT100-Thermowiderstand |
||
|
Temperaturbereich |
K-Typ-Thermoelement: -100â~+800â |
|
|
NTC: -100â~+327â |
||
|
PT100-Thermowiderstand: -100â~+800â |
||
Temperaturgenauigkeit |
K-Typ-Thermoelement: ±1â |
|
|
NTC: ±0,1â |
||
|
PT100-Thermowiderstand: ±0,5â |
||
|
Temperaturauflösung |
K-Typ-Thermoelement: 0,01â |
|
|
NTC: 0,01â |
||
|
PT100-Thermowiderstand: 0,01â |
||
|
Datenaufzeichnungshäufigkeit |
1s |
|
|
Kommunikationsschnittstelle |
Ethernet |
|
|
PC-Betriebssystem |
Microsoft Windows |
|
|
Testdatenausgabe |
Excel und PDF |
|
|
Kühlmethode |
Zwangsluftkühlung |
|
|
Maschinenlärm |
≤50dB |
|
|
Betriebstemperatur |
0âï½40â |
|
|
Lagertemperatur |
-10âï½50â |
|
|
Relative Luftfeuchtigkeit der Arbeitsumgebung |
≤70 % RH (keine Kondensation) |
|
|
Relative Luftfeuchtigkeit der Lagerumgebung |
≤80 % RH (keine Kondensation) |
|

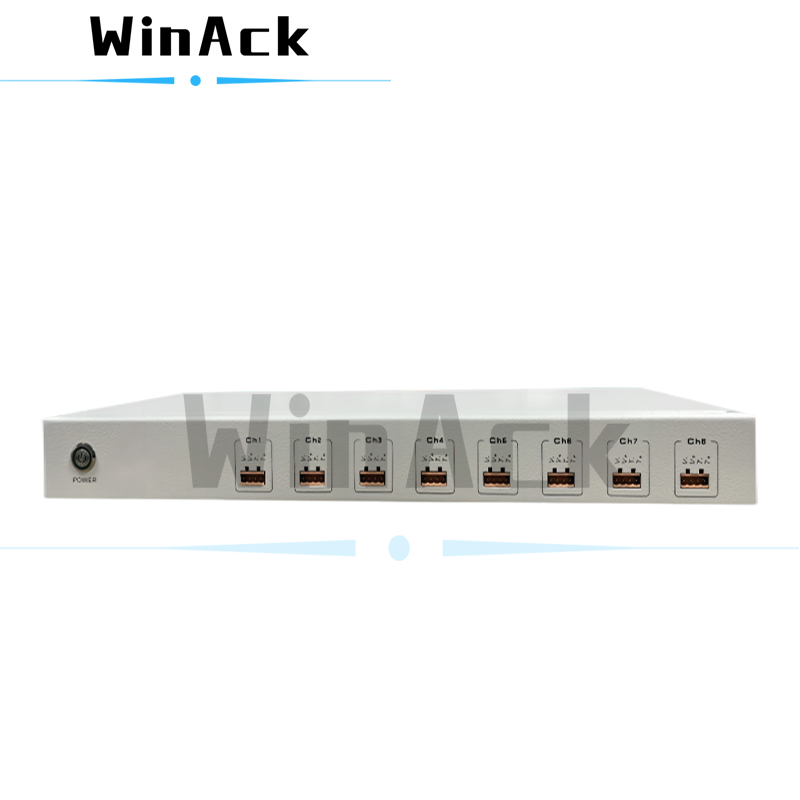

Abbildung 1. AUX-Hilfskanäle für Battery Cycler
* Referenzbild (Bild dient nur als Referenz, bitte geben Sie Sachleistungen vor)
