Die Laserschweißmaschine für prismatische Zellen ist professionell für das Schweißen von Laschen von prismatischen Zellen, das Versiegeln von oberen Kappen von prismatischen Zellen, das Schweißen von Dichtungsstiften für prismatische Zellen und das Schweißen von großen zylindrischen Zellen konzipiert.
Modell:
WA-LW-RS3000GS-P:
CW Fiber Laser Four-axis Electric Gantry Workstation Prismatic Cell Laser Welding X800*Y600*Z400mm (Customizable)Produktdetail
Prismatische Zelllaserschweißmaschine | Laschenschweißen
Prismatische Zelloberkappenabdichtung und Dichtungsstiftschweißung
Produktübersicht:
Das Laserschweißgerät für prismatische Zellen ist ein professionelles Batteriezellenschweißgerät, das für den Batteriezellenmontageprozess entwickelt und konzipiert wurde, insbesondere für das Laserschweißen und Versiegeln von prismatischen Zellen und zylindrischen Zellen.
Die prismatische Zelllaserschweißmaschine besteht hauptsächlich aus einem CW-Faserlaser, einem Laserschwenkschweißkopf, einem Industrie-PC, Monitoren, Überwachungs-CCD, Positionierungs-CCD, Höhenmesssensor, Inertgas-Blasgerät und Laserschweißen Arbeitsstation, Vorrichtungen zum Laserschweißen mit prismatischen Zellen, Staubabscheider (optional) und Wasserkühler usw.
Anwendungsbereich:
Die prismatische Zelllaserschweißmaschinewird hauptsächlich für das Schweißen von prismatischen Zellenlaschen, das Schweißen von Dichtungsstiften für prismatische Zellen, das Versiegeln von oberen Deckeln von prismatischen Zellen, das Schweißen von Stromkollektoren für prismatische Zellen, das Versiegeln von oberen Kappen von prismatischen Zellen, das Versiegeln von oberen Kappen von zylindrischen Zellen, das Schweißen von zylindrischen Zellenstromkollektoren und das Versiegeln von zylindrischen Zelldichtungsstiften verwendet Schweißen usw..
Funktionen:
1) Bekannte Marke von CW-Faserlasern
Diese Laserschweißmaschine für prismatische Zellen ist mit einem CW-Faserlaser bekannter Marke ausgestattet, der sich hervorragend zum Laserschweißen und Versiegeln beim Zusammenbau von prismatischen Zellen eignet. Die Standardkonfigurationsmarke ist GW Laser. Darüber hinaus sind Raycus Laser, Maxphotonics Laser und IPG Photonics Laser optionale Marken.
2) Starke Schweißfähigkeit und hohe Schweißflexibilität
Der CW-Faserlaser, der in der Laserschweißmaschine mit prismatischen Zellen ausgestattet ist, verfügt über eine starke Schweißfähigkeit und eine hohe Schweißflexibilität. Je nach Material und Dicke können wir die passende Laserleistung und Laserschweißgeschwindigkeit anpassen. Darüber hinaus kann je nach Laserschweißanwendung zwischen Durchdringschweißen oder Nahtschweißen gewählt werden.
3) Professionelle Software zur Steuerung des Laserschweißens mit prismatischen Zellen
Dieses Batteriezellenschweißgerät ist mit einer professionellen Steuerungssoftware für das Laserschweißen prismatischer Zellen ausgestattet und der Laserschweißprozess ist einfach einzurichten. Nach dem Speichern des prismatischen Zellenlaschenschweißprozesses, des prismatischen Zellendichtungsstiftschweißprozesses und des prismatischen Zellendeckelversiegelungsprozesses kann schnell umgeschaltet werden, was einfach und benutzerfreundlich ist.
4) Es stehen verschiedene Laserschweißbahnen zur Verfügung
Das Laserschweißen mit prismatischen Zellen unterstützt eine Vielzahl von Schweißbahnen wie gerade Linien, Kreise, Quadrate, Bögen usw. Die Schweißbahnen jedes Schweißbereichs können gleich oder unterschiedlich sein, und die Laserschweißleistung kann ebenfalls gleich oder unterschiedlich sein. Daher kann diese Laserschweißmaschine verschiedene Laserschweiß- und Versiegelungsanwendungen im prismatischen Zellmontageverfahren erfüllen.
5) Ausgestattet mit einem hochpräzisen Höhenmesssensor
Das Laserschweißgerät mit prismatischen Zellen ist mit einem hochpräzisen Mikrolaser-Abstandssensor mit einer Wiederholgenauigkeit von 30 μm ausgestattet, der die Höhe des Laserschweißkopfs mit hoher Präzision messen kann, um hochwertige Laserschweißergebnisse zu erzielen.
6) Ausgestattet mit Überwachungs-CCD
Die Laserschweißmaschine mit prismatischen Zellen ist mit einem Überwachungs-CCD ausgestattet, der es uns ermöglicht, jeden Laserschweißprozess klar zu sehen und die Schweißbahn in Echtzeit zu verfolgen.
7) Ausgestattet mit Positionierungs-CCD
Das Laserschweißgerät mit prismatischen Zellen ist mit einem Positionierungs-CCD ausgestattet. Es kann eine automatische Fotografie und eine automatische Kompensation der Schweißpositionsabweichung realisieren, um eine Schweißpositionsabweichung zu vermeiden, die durch eine Abweichung der Prismenzellengröße verursacht wird.
8) Ausgestattet mit einer Inertgas-Blasvorrichtung
Die Laserschweißmaschine mit prismatischen Zellen ist mit einer Inertgas-Blasvorrichtung und einem reservierten Inertgas-Einlassanschluss ausgestattet. Nach der Verbindung mit Stickstoff oder Argon kann die Schweißoxidation verhindert und die Qualität und Erfolgsquote des Laserschweißens weiter verbessert werden.
9) Ausgestattet mit Laserschweißvorrichtungen
Die Laserschweißmaschine mit prismatischen Zellen ist mit Laserschweißvorrichtungen ausgestattet, sie sorgt für einen engen Kontakt zwischen den Schweißwerkstücken und garantiert so die Qualität des Laserschweißens. Und die Laserschweißvorrichtungen können an unterschiedliche Größen und Formen von Batteriezellen angepasst werden.
Technische Spezifikationens des Batteriezellenschweißgeräts
|
Produktname |
Prismatische Zelllaserschweißmaschine |
|
|
Produktmodell |
WA-LW-RS3000GS-P |
|
|
AC-Eingangsleistung (anpassbar) |
Dreiphasig 380 VAC ±10 %/50 Hz |
|
|
Druckluftgaseingang |
≥0,6 MPa |
|
|
30 l/min |
||
|
Inertgaseingang (Kein Muss) |
Stickstoff oder Argon |
|
|
≥0,4 MPa |
||
|
15 l/min |
||
|
Steuerungsmodus |
Industrielle PC- und Monitorsteuerung |
|
|
Schweißspur-Eingabemethode |
CNC-Programmierung oder Lehrmethode |
|
|
Schweißsoftware |
Professionelle Software zum Laserschweißen prismatischer Zellen |
|
|
Laserschweißvorrichtungen |
Schweißvorrichtung für prismatische Zellenlaschen |
|
|
Versiegelungsvorrichtung für die obere Zellenkappe der prismatischen Zelle |
||
|
Prismatische Zelldichtungsstift-Schweißvorrichtung | ||
|
Optional: Zylindrische Zellschweißvorrichtung |
||
|
Prismatische Zellen-Laserschweißstation |
||
|
Bewegter Strich (Anpassbar) |
X-Achse |
800mm |
|
Y1-Achse |
600mm |
|
|
Y2-Achse |
600mm |
|
|
Z-Achse |
400mm |
|
|
Positioniergeschwindigkeit |
X-Achse |
≤500mm/s |
|
Y1-Achse |
≤500mm/s |
|
|
Y2-Achse |
≤500mm/s |
|
|
Z-Achse |
≤500mm/s |
|
|
Positionierungsgenauigkeit |
±0,05 mm |
|
|
Wiederholte Positionierungsgenauigkeit |
±0,02 mm |
|
|
Laufwerksmethode |
Servomotorantrieb |
|
|
Anforderungen an die Platzierungsumgebung |
Flach, keine Vibrationen und Stöße |
|
|
Bodenlastanforderungen |
≥600kg/、¡ |
|
|
Laserspezifikationen |
||
|
Lasertyp |
CW-Faserlaser |
|
|
Durchschnittliche Ausgangsleistung |
3000W |
|
|
Betriebsmodus |
CW/Puls |
|
|
Leistungseinstellbereich |
10 %~100 % |
|
|
Ausgangslaserwellenlänge |
1080±10nm |
|
|
Strahlqualität |
M2≤5 |
|
|
Modulationsfrequenz |
30~5000Hz |
|
|
Strominstabilität |
±1,5 % |
|
|
Schweißgeschwindigkeit |
10~100 mm/s |
|
|
Ausgangsfaserlänge |
10m |
|
|
Steuerungsmodus |
RS232 |
|
|
Kühlmethode |
Wasserkühlung |
|
|
Betriebswassertemperaturbereich |
25±3â |
|
|
Betriebsumgebungstemperatur |
0~+40â |
|
|
Luftfeuchtigkeit der Betriebsumgebung |
10~95 % relative Luftfeuchtigkeit |
|
|
Lagertemperatur |
-20~+60°C |
|
|
Bitte beachten Sie: Die tatsächlichen Spezifikationen unterliegen nur der Information des Laserherstellers. |
||
Hauptkonfigurationen der Laserschweißmaschine mit prismatischen Zellen
|
Artikel |
Spezifikationen |
Marke |
MENGE |
|
CW-Faserlaser |
3000W |
GW-Laser |
1 |
|
Laserfaser |
10m |
GW-Laser |
1 |
|
Laserschweißkopf |
Laser-Schwenkschweißkopf |
WSX |
1 |
|
Überwachung CCD |
Anti-Blitz |
WSX |
1 |
|
Schweißarbeitsplatz |
4-Achsen |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotor |
/ |
INVT |
4 |
|
Industrie-PC |
/ |
JF |
1 |
|
PC-Monitor |
/ |
AOC |
1 |
|
Positionierung CCD |
/ |
MindVision / Hikvision |
1 |
|
Höhenmesssensor |
/ |
Panasonic |
1 |
|
Inertgas-Blasgerät |
/ |
Benutzerdefiniert |
1 |
|
Wasserkühler |
/ |
TEYU / BY |
1 |
|
Schweißsteuerungssystem |
Akku-Laserschweißsoftware |
Benutzerdefiniert |
1 |
|
Staubsammler (optional) |
/ |
Sengyoep |
1 |

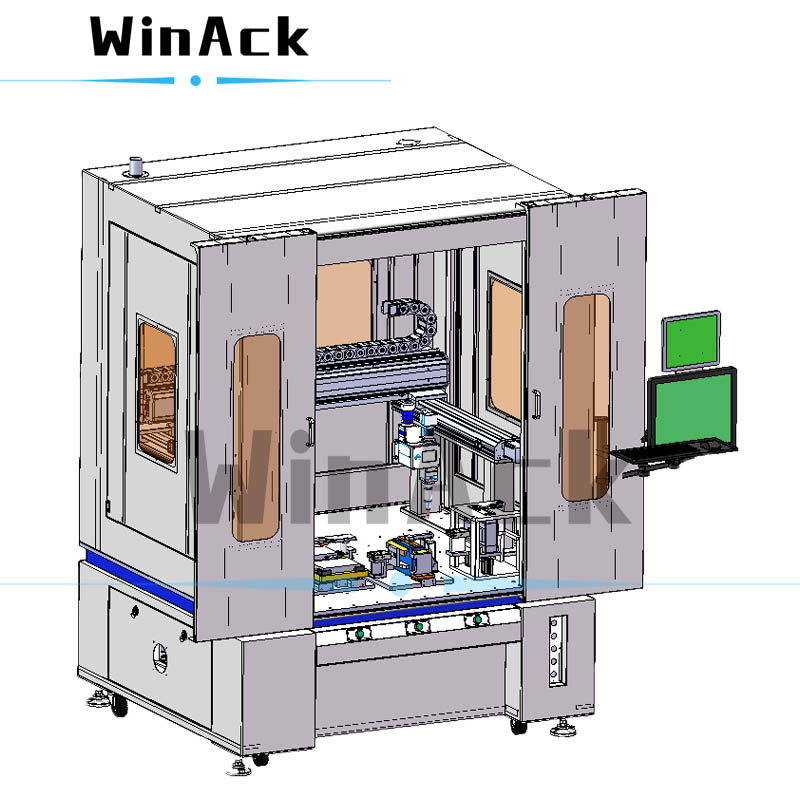

Abbildung 1. Laserschweißmaschine mit prismatischen Zellen
Bitte beachten Sie: Das Bild dient nur als Referenz. Bitte geben Sie Sachleistungen vor.

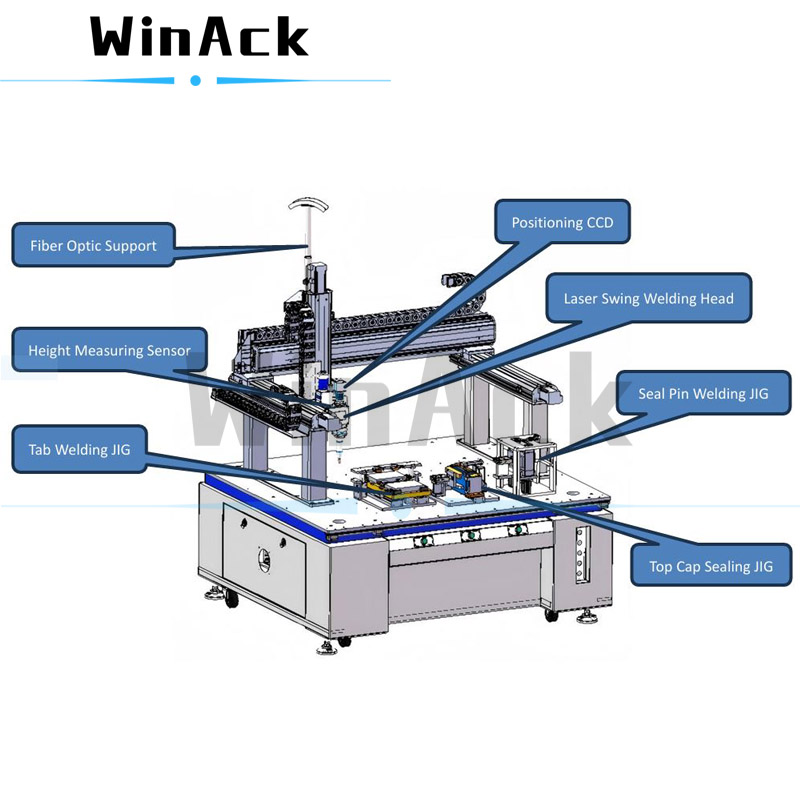

Abbildung 2. Prismatisches Zellenlaserschweißen | Laschenschweißen | Abdichtung der oberen Kappe | Dichtungsstiftschweißen
Bitte beachten Sie: Das Bild dient nur als Referenz. Bitte geben Sie Sachleistungen vor.
