Das Lithiumbatterie-Laserschweißgerät ist ein professionelles Batteriepack-Schweißgerät, das sich für das Batteriepack-Laserschweißen von Zell-Zell-Sammelschienen wie EV-, ESS-, E-Motorrad- und E-Bike-Batterien eignet.
Modell:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Produktdetail
Akku-Laserschweißen
Lithium-Batterie-Laserschweißgerät
Produktübersicht:
Das Lithiumbatterie-Laserschweißgerät ist ein professionelles und zuverlässiges Batteriepack-Laserschweißsystem, das speziell für das Laserschweißen der Zell-zu-Zell-Sammelschiene von prismatischen Zellen, Pouch-Zellen und zylindrischen Zellen (Aluminiumgehäuse) entwickelt wurde.
Dieses Akku-Schweißgerät besteht hauptsächlich aus einem CW-Faserlaser, einem Galvanometer-Laserschweißkopf, einem Höhenmesssensor, einem Industrie-PC, einem Monitor, einer 4-Achsen-Portal-Laserschweißstation, einem Positionierungs-CCD (optional), einem Inertgas-Blasgerät und pneumatischem Pressen Gerät, Wasserkühler usw.
Anwendungsbereich:
Das Lithiumbatterie-Laserschweißgerät eignet sich zum Batteriepack-Laserschweißen von EV-Batterien, ESS-Batterien, E-Bike-Batterien, E-Motorrad-Batterien, AGV-Batterien und USV-Batterien usw.
Funktionen:
1) Bekannte Marke von CW-Faserlasern
Dieses Lithiumbatterie-Laserschweißgerät ist mit einem CW-Faserlaser bekannter Marke ausgestattet, der eine gute Laserschweißqualität sowie eine stabile und zuverlässige Leistung aufweist. Die Standardkonfigurationsmarke ist GW Laser. Darüber hinaus sind Raycus Laser, Maxphotonics Laser und IPG Photonics Laser optionale Marken.
2) Starke Schweißfähigkeit und hohe Schweißflexibilität
Der CW-Faserlaser im Akkuschweißgerät verfügt über eine starke Schweißfähigkeit und eine hohe Schweißflexibilität. Je nach Material und Dicke können wir die passende Laserleistung und Laserschweißgeschwindigkeit anpassen. Darüber hinaus kann je nach Laserschweißanwendung zwischen Durchdringschweißen oder Nahtschweißen gewählt werden.
3) Vierachsiger Portal-Laserschweißplatz mit hoher Präzision und hoher Stabilität
Das Lithium-Batterie-Laserschweißgerät verfügt über eine 4-Achsen-Portal-Laserschweißstation, angetrieben von 4 unabhängigen Servomotoren, mit hoher Präzision und hoher Stabilität.
Der Standardbewegungshub beträgt X800*Y1600*Y2600*Z400mm und X1000*Y1800*Y2 800*Z400mm ist optional. Darüber hinaus kann es auch an spezifische Anforderungen angepasst werden.
4) Professionelle Akku-Laserschweißsteuerungssoftware
Dieses Akku-Schweißgerät ist mit einer professionellen Steuerungssoftware für das Akku-Laserschweißen ausgestattet. Der Laserschweißprozess ist einfach einzurichten und kann nach dem Speichern schnell auf den Laserschweißprozess eines bestimmten Batteriemoduls umgestellt werden.
5) Es stehen verschiedene Laserschweißbahnen zur Verfügung
Das Laserschweißen von Akkupacks unterstützt eine Vielzahl von Schweißbahnen, wie z. B. gerade Linien, Kreise, Quadrate, Bögen usw. Die Schweißbahnen jedes Schweißbereichs können gleich oder unterschiedlich sein, und die Laserschweißleistung kann ebenfalls unterschiedlich sein gleich oder unterschiedlich.
6) Ausgestattet mit einem hochpräzisen Höhenmesssensor
Das Lithiumbatterie-Laserschweißgerät ist mit einem hochpräzisen Mikrolaser-Abstandssensor mit einer Wiederholgenauigkeit von 30 μm ausgestattet, der sicherstellt, dass die Höhe jedes Schweißbereichs jeder Batteriezelle mit dem Laserschweißkopf übereinstimmt und so eine stabile und konsistente Leistung erzielt wird Ergebnisse und Qualität des Laserschweißens.
7) Ausgestattet mit einem Luftmesser zum Schutz der Laserschweißkopflinse
Der Akku-Schweißer ist mit einem kreisförmigen Luftmesser unter dem Laserschweißkopf ausgestattet, der die Linse des Laserschweißkopfs wirksam schützen kann, wodurch einerseits die Qualität des Akku-Laserschweißens sichergestellt und die Lebensdauer der Linse verlängert wird auf der anderen Seite.
8) Ausgestattet mit einer Inertgas-Blasvorrichtung
Das Lithiumbatterie-Laserschweißgerät ist mit einer Inertgas-Blasvorrichtung und einem reservierten Inertgas-Einlassanschluss ausgestattet. Nach der Verbindung mit Stickstoff oder Argon kann die Schweißoxidation verhindert und die Qualität und Erfolgsquote des Laserschweißens weiter verbessert werden.
9) Ausgestattet mit pneumatischer Pressvorrichtung
Das Lithiumbatterie-Laserschweißgerät ist mit einer pneumatischen Pressvorrichtung ausgestattet, die die Batterie und die Sammelschiene während des Schweißens automatisch drücken kann, um loses Schweißen durch lockeren Sitz zu vermeiden.
10) Positionierungs-CCD ist optional
Die Positionierung des CCD ist optional. Nachdem das Lithiumbatterie-Laserschweißgerät mit einem Positionierungs-CCD ausgestattet ist, kann es eine automatische Fotografie und eine automatische Kompensation der Schweißpositionsabweichung realisieren, um Schweißpositionsabweichungen zu vermeiden, die durch Abweichungen in der Batteriemodulgröße verursacht werden.
Technische Spezifikationens des Akkuschweißgeräts
|
Produktname |
Lithium-Batterie-Laserschweißgerät |
|
|
Produktmodell |
WA-LW-RS3000G |
|
|
AC-Eingangsleistung |
Dreiphasig 380 VAC ±10 %/50 Hz (anpassbar) |
|
|
Druckluftgaseingang |
≥0,6 MPa |
|
|
30 l/min |
||
|
Inertgaseingang (Hinweis: Kein Muss.) |
Stickstoff oder Argon |
|
|
≥0,4 MPa |
||
|
15 l/min |
||
|
Steuerungsmodus |
Industrielle PC- und Monitorsteuerung |
|
|
Schweißspur-Eingabemethode |
CNC-Programmierung oder Lehrmethode |
|
|
Schweißsoftware |
Professionelle Akku-Laserschweißsoftware |
|
|
Akku-Laserschweiß-Workstation |
||
|
Bewegter Strich (Anpassbar) |
X-Achse |
800mm |
|
Y1-Achse |
600mm |
|
|
Y2-Achse |
600mm |
|
|
Z-Achse |
400mm |
|
|
Positioniergeschwindigkeit |
X-Achse |
≤1000mm/s |
|
Y1-Achse |
≤1000mm/s |
|
|
Y2-Achse |
≤1000mm/s |
|
|
Z-Achse |
≤500mm/s |
|
|
Positionierungsgenauigkeit |
±0,05 mm |
|
|
Wiederholte Positionierungsgenauigkeit |
±0,02 mm |
|
|
Antriebsmethode |
Servomotorantrieb |
|
|
Maximale Schweißwerkstückgröße |
L600*B400*H400mm |
|
|
Anforderungen an die Platzierungsumgebung |
Flach, keine Vibrationen und Stöße |
|
|
Bodenlastanforderungen |
≥600kg/、¡ |
|
|
Laserspezifikationen |
||
|
Lasertyp |
CW-Faserlaser |
|
|
Durchschnittliche Ausgangsleistung |
3000W (Optional: 1000 W/1500 W/2000 W/3000 W/4000 W/6000 W) |
|
|
Betriebsart |
CW/Puls |
|
|
Leistungseinstellbereich |
10 %~100 % |
|
|
Ausgangslaserwellenlänge |
1080±10nm |
|
|
Strahlqualität |
M2≤5 |
|
|
Modulationsfrequenz |
30~5000Hz |
|
|
Strominstabilität |
±1,5 % |
|
|
Schweißgeschwindigkeit |
10~100 mm/s |
|
|
Ausgangsfaserlänge |
10m |
|
|
Steuerungsmodus |
RS232 |
|
|
Kühlmethode |
Wasserkühlung |
|
|
Betriebswassertemperaturbereich |
25±3â |
|
|
Betriebsumgebungstemperatur |
0~+40â |
|
|
Luftfeuchtigkeit der Betriebsumgebung |
10~95 % relative Luftfeuchtigkeit |
|
|
Lagertemperatur |
-20~+60°C |
|
|
Bitte beachten Sie: Die tatsächlichen Spezifikationen unterliegen nur der Information des Laserherstellers. |
||
Hauptkonfigurationen der Lithium-Batterie-Laserschweißmaschine
|
Artikel |
Spezifikation |
Marke |
MENGE |
|
CW-Faserlaser |
3000W |
GW-Laser |
1 |
|
Laserfaser |
10m |
GW-Laser |
1 |
|
Laserschweißkopf |
Galvanometer-Laserschweißkopf |
WSX / LEIZHI |
1 |
|
Laserschweißarbeitsplatz |
4-Achsen-Gantry |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotor |
/ |
INOVANZ |
4 |
|
Industrie-PC |
/ |
Advantech |
1 |
|
PC-Monitor |
/ |
AOC |
1 |
|
Positionierung CCD |
/ |
MindVision |
1 |
|
Höhenmesssensor |
/ |
Panasonic |
1 |
|
Inertgas-Blasgerät |
/ |
Benutzerdefiniert |
1 |
|
Wasserkühler |
/ |
TEYU / BY |
1 |
|
Schweißsteuerungssystem |
Professionelle Akku-Laserschweißsoftware |
Benutzerdefiniert |
1 |
|
Pneumatische Pressvorrichtung |
/ |
Benutzerdefiniert |
1 |

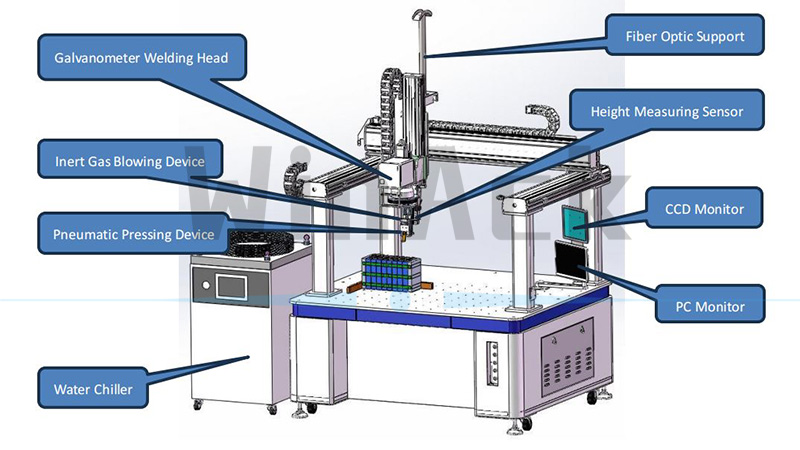

Abbildung 1. Lithiumbatterie-Laserschweißgerät
Bitte beachten Sie: Das Bild dient nur als Referenz. Bitte geben Sie Sachleistungen vor.
Abbildung 2. Akku-Laserschweißmaschine
Bitte beachten Sie: Das Bild dient nur als Referenz, bitte geben Sie Sachleistungen vor.

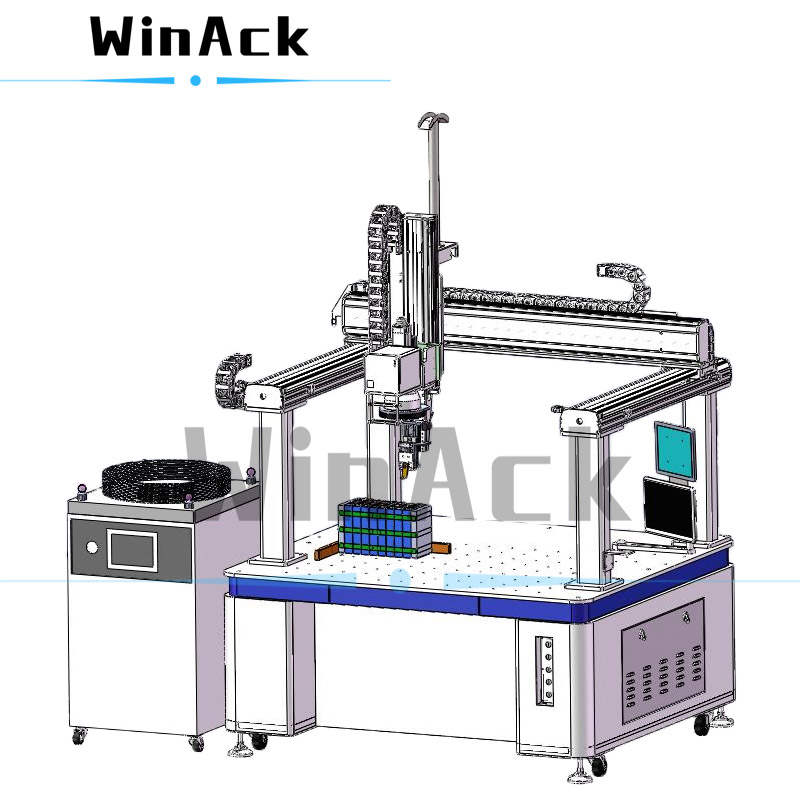

Abbildung 3. Laserschweißen für Batterien
Bitte beachten Sie: Das Bild dient nur als Referenz, bitte geben Sie Sachleistungen vor.
