Simulationskammer in großer Höhe simuliert den Lufttransport unter Niederdruckbedingungen und führt Höhensimulationstests und Niederdrucktests in Standards wie UN38.3, IEC 62281 und UL 1642 usw. durch.
Modell:
WA-ST-125L-JAS:
125L (Customizable) Inner Dimensions: W500*H500*D500mm (Customizable) Pressure Range: 5.0kPa~101.3kPa Test Time: At least six hours.Produktdetail

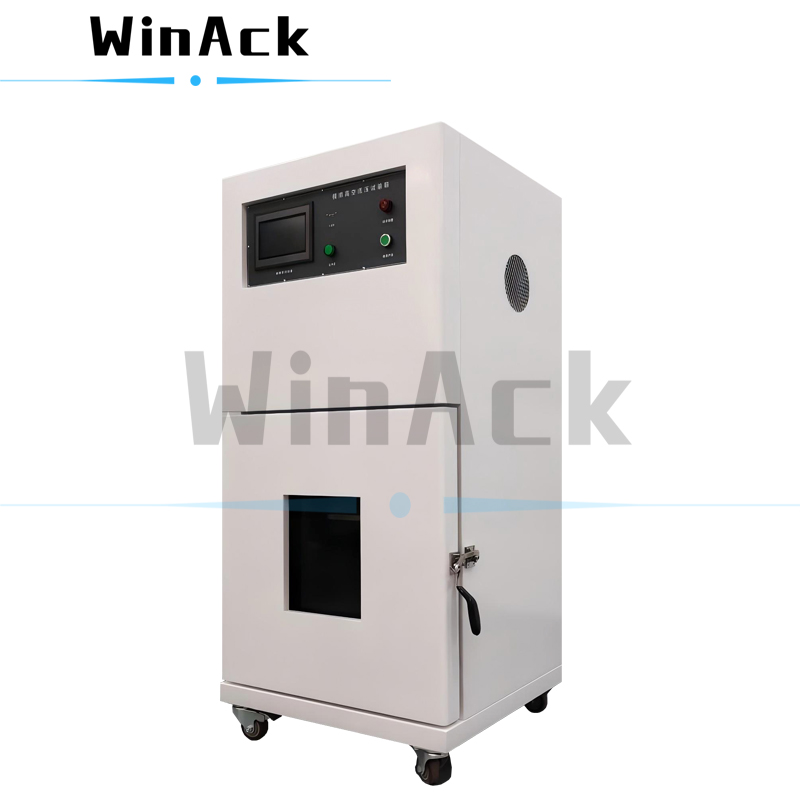

Simulationskammer in großer Höhe
Höhensimulationstest und Niederdrucktest
Funktionsbeschreibung:
Die Simulationskammer in großer Höhe ist mit einem Vakuumsystem ausgestattet, das den Luftdruck in der Innenkammer auf einen festgelegten Wert auf 5,0 kPa reduzieren kann.
Auf diese Weise simuliert die Höhenprüfkammer den Lufttransport unter niedrigen Druckbedingungen, um die Sicherheit oder Zuverlässigkeit von Testproben zu testen. :
Anwendungsbereich
Die Simulationskammer in großer Höhe eignet sich zum Testen der Sicherheit oder Zuverlässigkeit von Zellen, Batterien oder anderen Proben in einer spezifischen simulierten hochwertigen und niedrigen Druckumgebung des Lufttransports.
Merkmale:
1) Die Simulationskammer in großer Höhe ist mit einem Vakuumsystem ausgestattet, das eine niedrige Druckbedingungen mit hoher Stabilität und hoher Präzision für lange Zeit simulieren und aufrechterhalten kann.
2) Die innere Kammer der Höhenprüfkammer besteht aus SUS304 mit interner Verstärkung, die selbst bei Vensionen nicht verformt und eine lange Lebensdauer hat.
3) Zwischen der Kammertür und der inneren Kammer werden Silikon -Gummi -Dichtungsstreifen verwendet, um die Versiegelungsleistung und das Vakuum der Höhenprüfkammer zu gewährleisten.
4) Die Simulationskammer in großer Höhe ist mit einer sicheren und zuverlässigen und zuverlässigen 19 -mm -Beobachtungsfenster ausgestattet, die die inneren Proben leicht beobachten kann.
5) Die Altitude -Testkammer ist mit einem Farb -Touchscreen -Controller ausgestattet, der tatsächliche Werte anzeigt und Werte festlegt und einfach zu bedienen und zu verwenden ist.
6) Die Temperatur der inneren Kammer kann durch die Umgebungstemperatur des Labors gesteuert werden.
|
Alternativ kann die Simulationskammer in großer Höhe auch mit einem optionalen Temperaturregelsystem ausgestattet werden. |
|
|
Technische Spezifikationen von großer Höhenkammern |
1. Produktname |
|
1.1 Produktname |
Simulationskammer in großer Höhe |
|
1.2 Produktmodell |
WA-ST-125L-JAS |
|
1.3 Produkttyp |
|
|
Niederdruck -Vakuum -Testkammer |
2. Anwendung |
|
2.1 Anwendung |
|
|
Die Hochhöhensimulationskammer ist für Höhensimulationstests und Niederdrucksimulationstests geeignet, um die Zuverlässigkeit von Proben in dieser simulierten Umgebung zu testen. |
3. Volumen & Dimension & Gewicht |
|
3.1 Effektives Volumen |
125L (anpassbar) |
|
3.2 innere Abmessungen |
W500*H500*D500mm (anpassbar) |
|
3.3 Gesamtabmessungen |
W800*H1480*D750mm (anpassbar) |
|
3.4 Gewicht |
|
|
Ungefähr 250 kg |
4. Leistung ℃4.1 Nutzungsumgebung |
|
Umgebungstemperatur: ≤45 |
; |
|
Relative Luftfeuchtigkeit: ≤ 80%relativer RH. |
4.2 Luftdruckbereich ≤5.0KPA ~ 101,3 kPa (der lokale Standard -Atmosphärendruck muss vorherrschen.) 4.3 Kontrollgenauigkeit ≤ ± 0,5 kPa ( |
|
5kpa) |
≤ ± 1,0 kPa (5kPa ~ 40 kPa) |
|
≤ ± 2,0 kPa (40 kPa ~ 80 kPa) |
4.4 Druckreduzierungsgeschwindigkeit |
|
12kpa/min ~ 18kpa/min |
4.5 Leckage des Vakuumdrucks 0,8 kPa/h 4.6 Standardkonformität 1) UN38.3 - 38.3.4.1 Test T.1: Höhensimulation 2) IEC 62281 - 6,6.1 Test T -1: Höhe 3) UL 1642 - 18 ° C Niederdruck (Höhensimulation) Test |
|
4) GB 31241 - 7,1 Niederdruck |
5) GB 31241 - 8,1 Niederdruck |
|
6) usw. |
≤4.7 Wechselstromeingangsleistung Einphase 220 VAC ± 10%, 50 Hz ± 0,5 Hz, 1,5 kW, max. |
|
7a (anpassbar) |
|
|
4.8 Lärm |
75 dB (ein Level) |
|
Hinweis: Der Testpunkt ist 1 m von der Rauschquelle und dem Boden entfernt. |
5. Struktur & Material |
|
5.1 Außenkammer |
Kalte gerollte Stahlplatte mit Malerei. |
|
5.2 interne Kammer |
4,0 mm dicke SUS304 -Platte mit innerer Verstärkung, die selbst beim Staubsaugen nicht verformt. |
|
5.3 interne Struktur |
Die innere Kammer ist in zwei Schichten durch zwei Mesh -Panels in zwei Schichten unterteilt. |
|
5.4 Hohlfüllmaterial |
Felswolle mit guter Wärmeisolierungseffekt. |
|
5.5 Türdichtungsmaterial |
Hochtemperaturbeständiger Silikonstreifen |
|
5.6 Rollen |
Installieren Sie bewegliche Castors mit Bremsen, damit sie bei Bedarf bewegt werden können und an Ort und Stelle repariert werden können. |
|
5.7 Kammertür |
|
|
Manuelle Single Open Door. |
5.8 Beobachtungsfenster |
|
Es gibt ein 19mm dickes, temperamentvolles Glas -Beobachtungsfenster an der Tür mit Spezifikationen von W250*H300mm. |
6. Controller |
|
6.1 Controller |
Touchscreen -Controller (E600) 6.2 Touchscreen |
|
7-Zoll-Touchscreen (Englisch/Chinesisch) |
|
|
6.3 Steuermodus |
Set-Wert. |
|
Bitte Erinnerung: Parameter wie Vakuum Obergrenze, Untergrenze der Vakuum, niedriger Druckhaltezeit, Niederdruck und wiederherstellen auf normalen Druck, Stoppalarm usw. können frei eingestellt werden. |
7. Vakuumsystem |
|
7.1 Vakuumpumpe |
Daertuo VP750 |
|
7.2 Pumpenleistung |
Ca. 0,75 kW |
|
7.3 Vakuumdrucksensor |
Diffuser Siliziumdrucksensor |
|
7.4 Vakuumprüfventil |
|
|
Rian DN15 |
7.5 Vakuum -AC -Schütze |
Schneider LC1/N0910 8. Schutzfunktion
8.1 Schutzfunktion
Die Thermowechsel-Prüfkammer ist eine professionelle programmgesteuerte Hoch- und Niedertemperatur-Prüfkammer, die für Batterietestprojekte mit dem Batteriezellcycler verbunden werden kann.
Die Höhenwärmekammer ist ein professionelles Batteriesicherheitsprüfgerät, das einen Höhensimulator und eine Wärmeprüfkammer integriert und mit einem Batteriezyklus verbunden werden kann, um die Batterieprüfung zu vereinfachen.

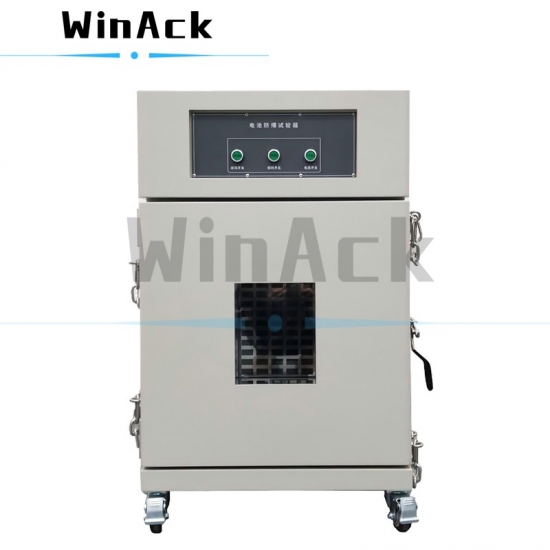

Die explosionsgeschützte Testkammer ist eine professionelle Batterietest-Sicherheitskammer, die für Batterieüberladungstests, Batteriezwangsentladungstests und Batterieüberentladungsschutztests verwendet wird.
Der Lithium -Batterie -Tropfen -Tester wird zum Simulieren von Battery Free Fall Drop Test und Battery Drop Impact Test in Standards wie IEC62133, UL 2054 und UL 1642 usw. verwendet.
Die Lithium -Ionen -Batterie -Vibrationstestermaschine wird verwendet, um Vibrationen während des Transports zu simulieren oder Vibrationstests in Standards wie UN38.3, IEC62133, UL 1642 und UL 2054 usw. durchzuführen.

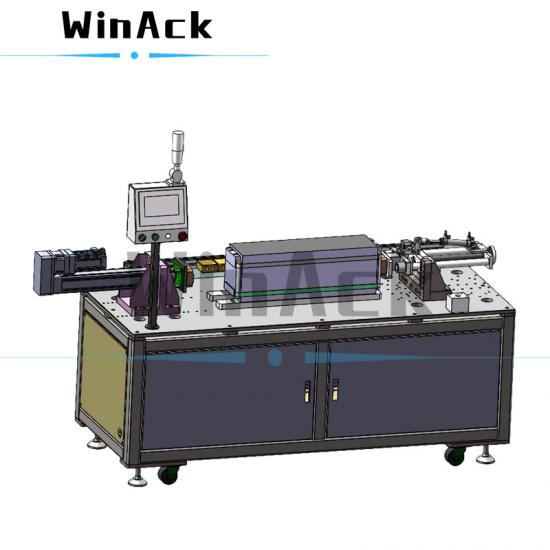

Die Stapel- und Pressmaschine für Batteriemodule verfügt über eine einstellbare Presskraft und einen einstellbaren Presshub und ist eine der wesentlichen Ausrüstungen in der Produktionslinie für Lithiumbatteriepacks mit prismatischen Zellen.
